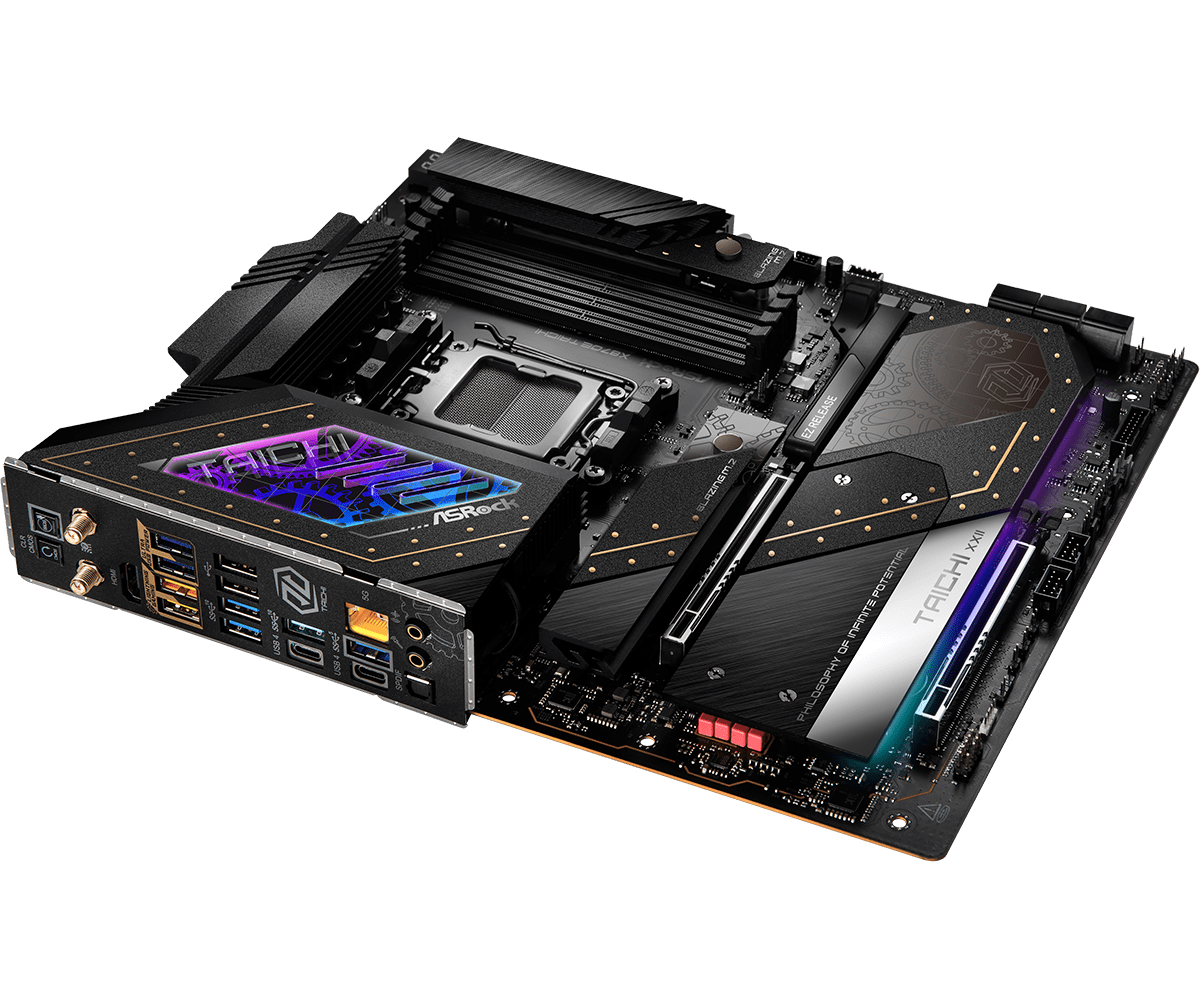

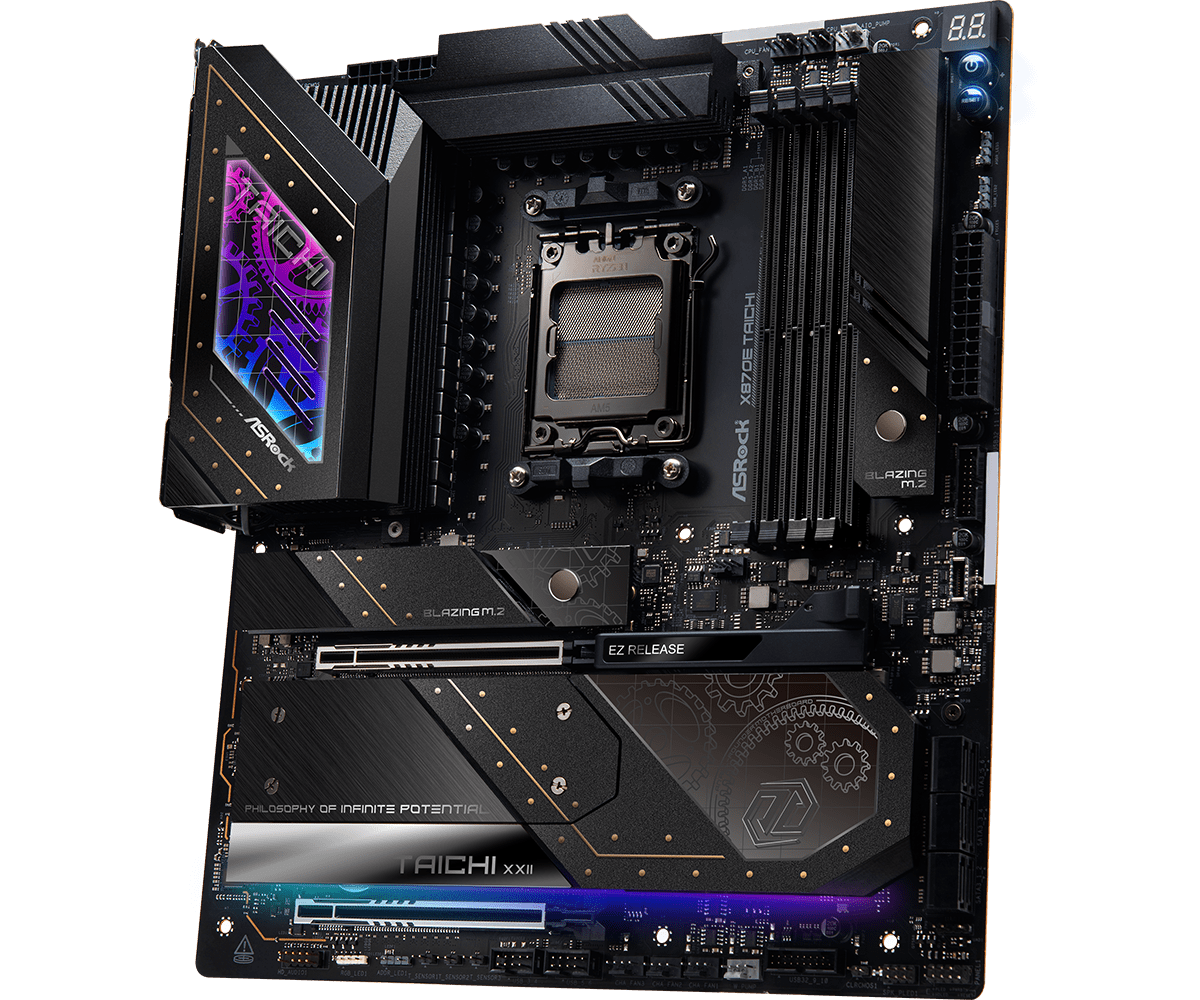

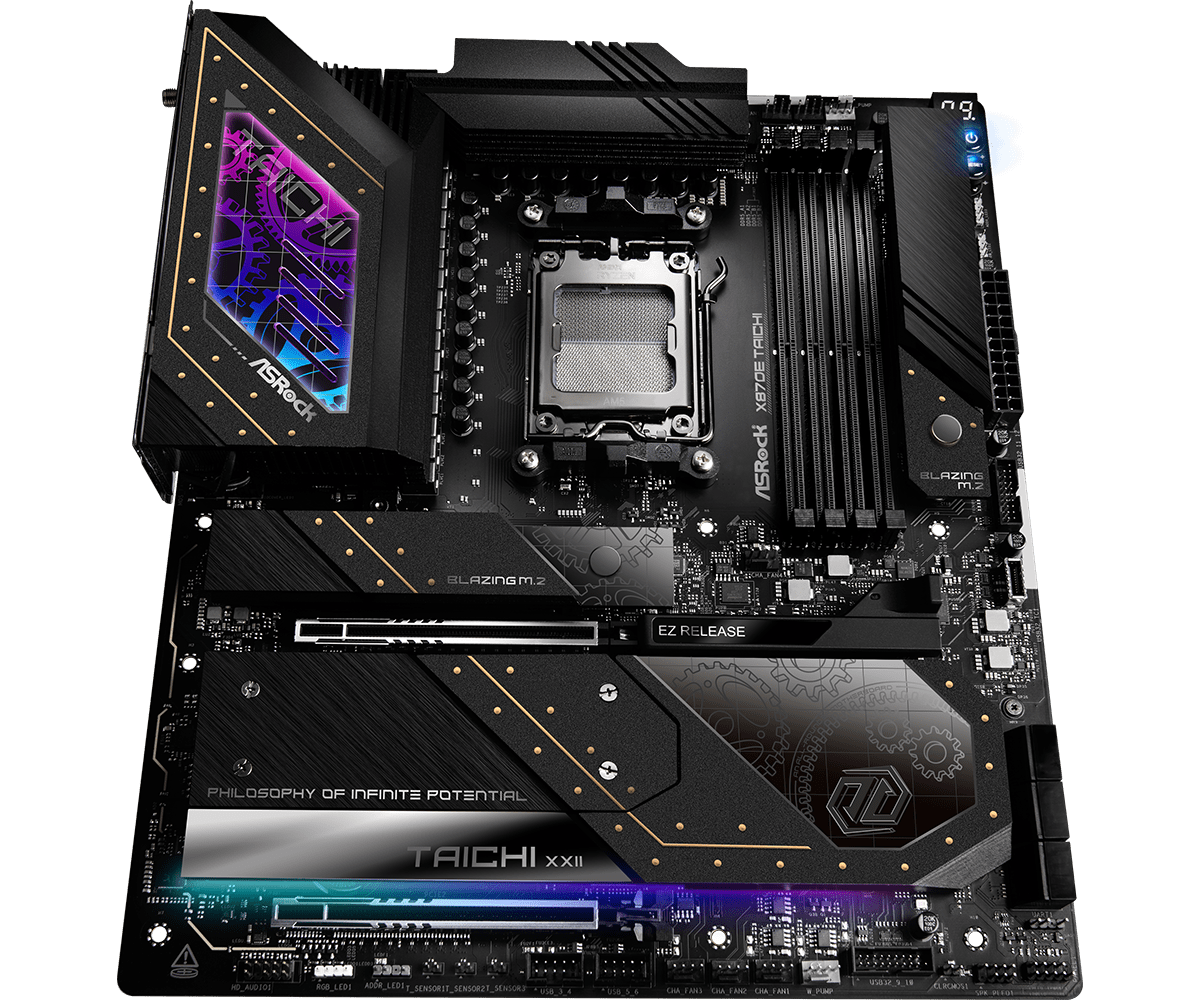

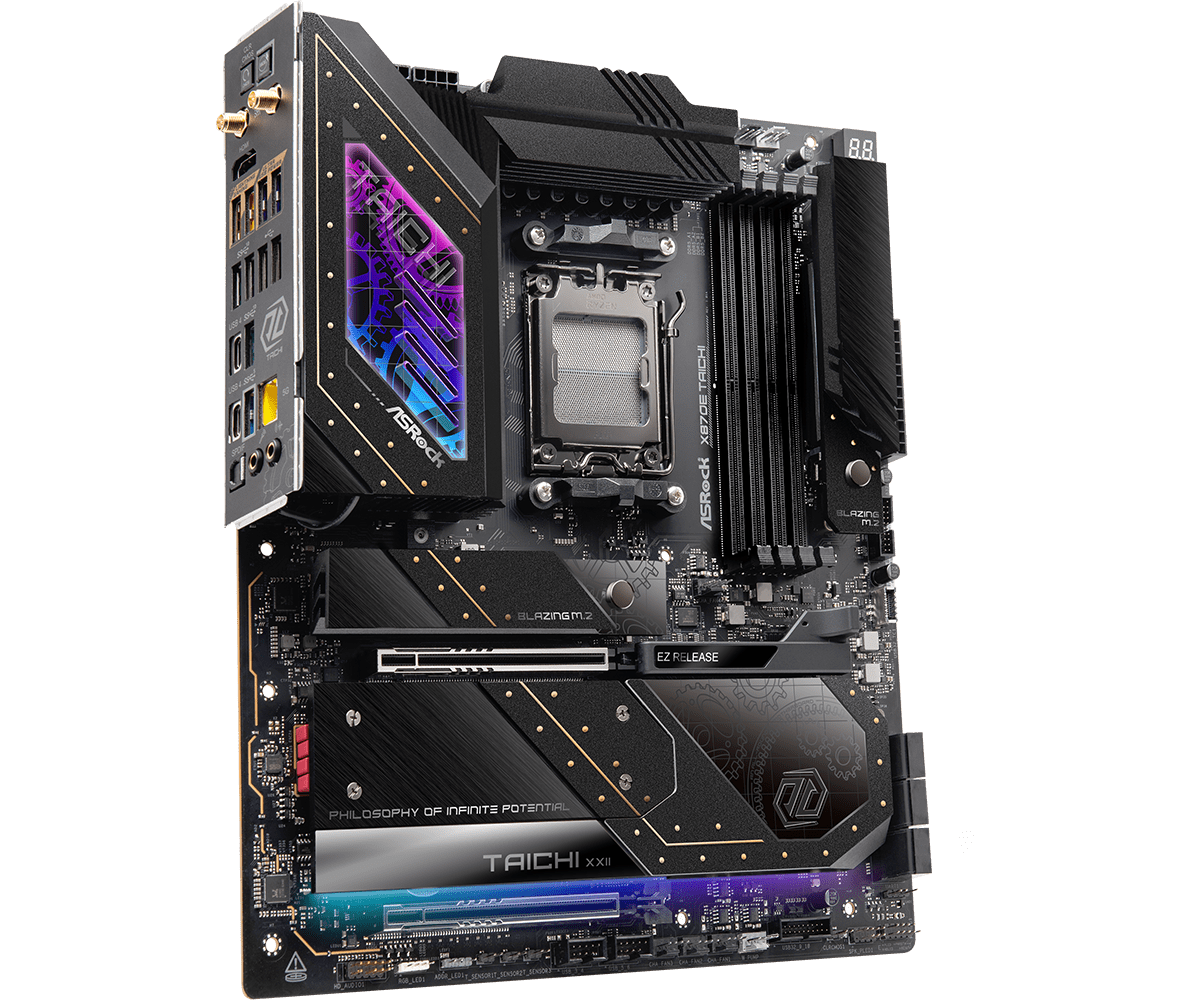

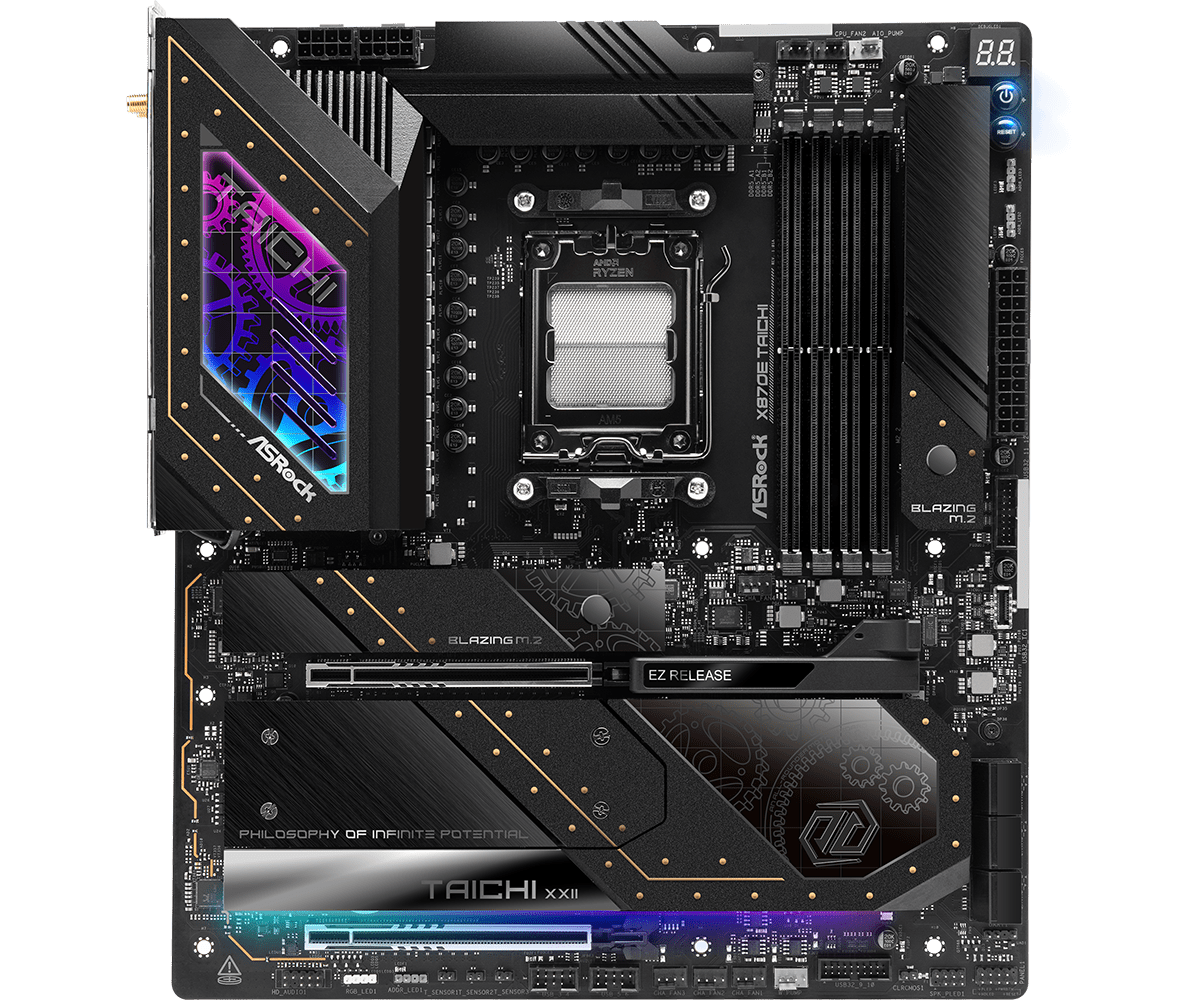

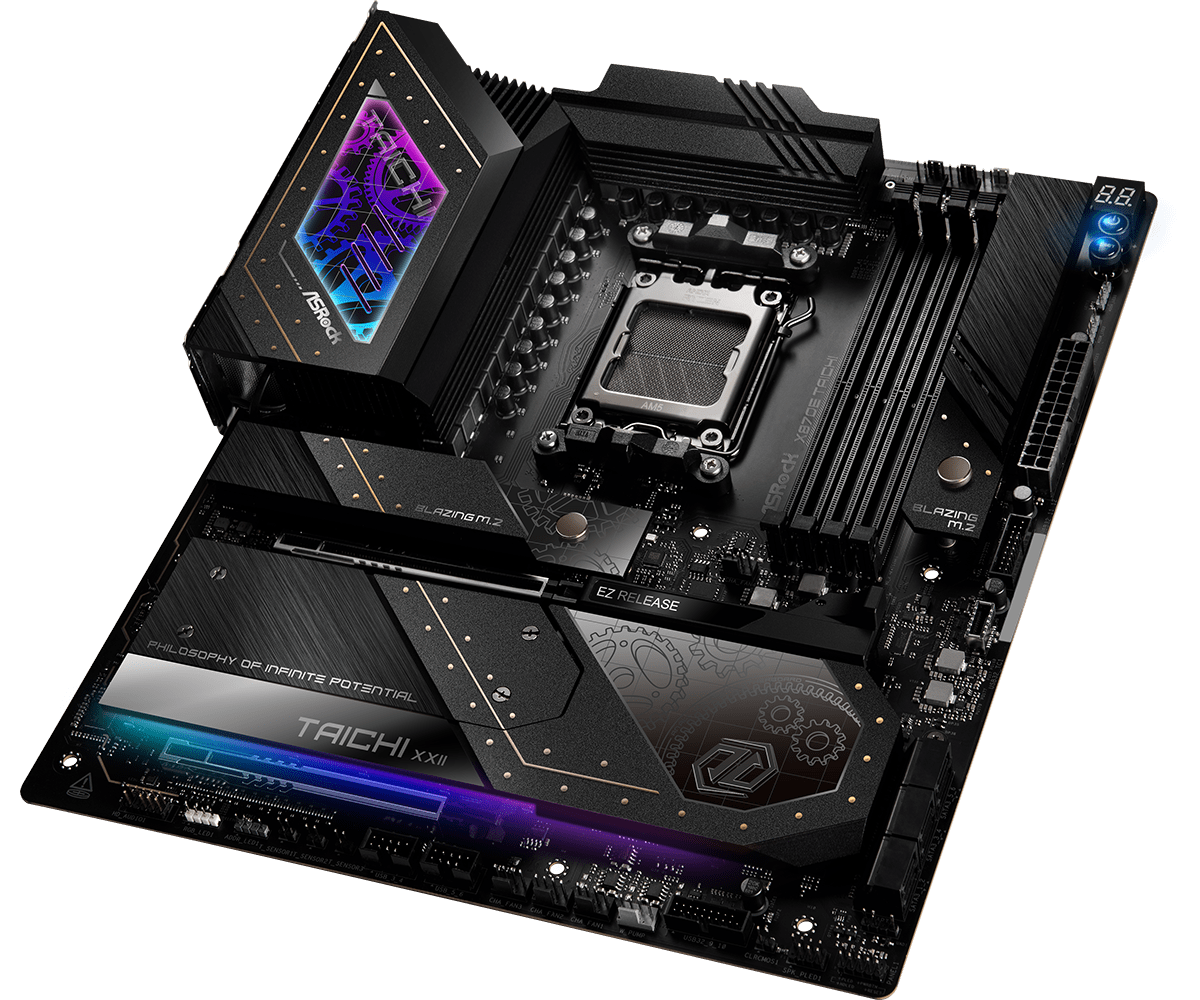

华擎（ASRock）X870E TaiChi 太极主板 DDR5 支持 AMD CPU 7800X3D/9950X/9700X（AMD X870E/Socket AM5)

简要概况

华擎 X870E TaiChi 太极主板是一款高性能的主板，专为支持最新的 AMD CPU 设计，包括 7800X3D、9950X 和 9700X。该主板基于 AMD X870E 芯片组，采用 Socket AM5 接口，旨在提供卓越的计算能力和稳定性。

主要特点：

内存支持：支持 DDR5 内存，提供更高的带宽和更快的响应速度，提升整体系统性能。
扩展插槽：配备多个 PCIe 插槽，支持高性能显卡和其他扩展卡，适合游戏和专业应用。
存储选项：提供多个 M.2 和 SATA 接口，支持高速 SSD 和传统硬盘，满足多样化的存储需求。
网络连接：集成高性能网络接口，支持快速稳定的网络连接，适合在线游戏和数据传输。
散热设计：采用先进的散热解决方案，确保主板在高负载下保持良好的温度表现，提升系统稳定性。
音频系统：内置高质量音频芯片，提供出色的音频体验，适合游戏和多媒体应用。

规格信息

独家功能	卓越效率 – PCIe Gen5 (Graphics, M.2) – 双通道 DDR5 – USB4 C 型接口接口 (40 Gb/s) 绝对可靠的耐久性 – 服务器级低损耗 PCB – 24+2+1 相供电, 110A SPS for VCore+SOC with 扩大散热罩盖 – 灵活集成 I/O 防护 – 20K 超长使用寿命的黑色电容器 (高品质导电聚合物电容器) 超快连接 – 5G 网络, 802.11be Wi-Fi 7 模块 – 华擎 Lightning电竞键鼠USB插槽 EZ 更新 – BIOS 一键更新按钮 – 华擎自动驱动安装
处理器	– 支持 AMD Socket AM5 Ryzen™ 9000, 8000 和 7000 Series 处理器* – 支持华擎B+ 涡轮芯片 *扩展槽可用性可能因CPU不同而异。 Please refer to PCIe/M.2 Bandwidth Table for details.
芯片	– AMD X870E
内存	– 双通道 DDR5 内存 Technology – 4 x DDR5 内存插槽 – 支持 DDR5 ECC/(非 ECC), un-buffered 内存高达 8200+(OC)* – 系统内存最大容量: 256GB – 支持极限内存配置 (XMP) 和 EXTended 超频配置 (EXPO) 内存模块* *请参考华擎网站上的内存支持列表获得更多信息。
BIOS	– 支持图形界面的 256Mb AMI UEFI Legal BIOS
板载显卡	集成 AMD RDNA™ graphics (实际支持程度按 CPU 而定) – 1 x HDMI 2.1 TMDS/FRL 8G 兼容, 支持 HDR, HDCP 2.3 和 max. 分辨率高达 4K 120Hz – 2 x USB4, 支持 HDCP 2.3 和 max. 分辨率高达 8K 30Hz* * 仅限 CPU 的嵌入式图形通过 USB4 接口显示。若要在 C 型接口显示器上显示，请使用具有嵌入式图形功能的 AM5 Ryzen™ 9000、8000 和 7000 处理器。
音效	– 5.1 声道高保真音频, 支持内容保护功能 (Realtek ALC4082 音频编码解码器) – WIMA 音频 Capacitors (For Rear Outputs) – ESS SABRE9219 DAC for Rear Panel 音频 (130dB SNR) – 左右声道分层布线 – 前侧耳机端口采用直接驱动技术 (支持高达 600 欧姆的耳机) – Nahimic 音频
局域网	– 5 千兆网卡 10/100/1000/2500/5000 Mb/s – Realtek RTL8126
无线网卡	– 802.11be 2×2 Wi-Fi 7 模块 – 支持 IEEE 802.11a/b/g/n/ac/ax/axe/be – 支持 2.4GHz/5GHz/6GHz* frequency band – 支持 160MHz channel bandwidth with 6GHz* frequency band – 1 根支持 2（发射）x 2（接收）分集技术的天线 – 支持蓝牙 5.4 – 支持 MU-MIMO *The Wi-Fi 7 模块 is Microsoft^® Windows^® 11 only. There is no driver available for Windows^® 10. The availability of the 6GHz band will depend on the different regulation status of each country 和 region. 通过 Windows® 升级和软件更新可进行激活（在支持的国家内）。
扩充插槽	CPU: – 2 x PCIe 5.0 x16 插槽 (PCIE1 和 PCIE2), 支持 x16 or x8/x8 模式s* 芯片组: – 1 x 垂直 M.2 插槽 (Key E), 支持 2230 型 WiFi / BT PCIe WiFi 模块 – 支持 AMD CrossFire™ *采用 9000 和 7000 系列处理器时，PCIE1 将以 Gen5x16 运行；采用 8000 (Phoenix 1) 系列处理器时，以 Gen4x8 运行；采用 8000 (Phoenix 2) 系列处理器时，以 Gen4x4 运行。支持 NVMe SSD 开机
存储	CPU: – 1 x Blazing M.2 接口 (M2_1, Key M), 支持 type 2280 PCIe Gen5x4 (128 Gb/s) mode* 芯片组: – 1 x 超级 M.2 接口 (M2_2, Key M), 支持 type 2280 PCIe Gen4x4 (64 Gb/s) mode* – 1 x 超级 M.2 接口 (M2_3, Key M), 支持 type 2280 PCIe Gen4x4 (64 Gb/s) mode* – 1 x 超级 M.2 接口 (M2_4, Key M), 支持 type 2280 PCIe Gen4x4 (64 Gb/s) mode* – 6 x SATA3 6.0 Gb/s 接口 * 支持 NVMe SSD 开机 M2_1 是 M.2 安装的第一优先级。采用 9000 和 7000 系列处理器时，M2_1 将以 Gen5x4 运行，采用 8000（Phoenix 1 和 Phoenix 2）系列处理器时，以 Gen4x4 运行。
独立硬盘冗余阵列 (RAID)	– 支持 RAID 0, RAID 1 和 RAID 10 for SATA 存储设备 – 支持 RAID 0, RAID 1 和 RAID 10 for M.2 NVMe 存储设备
USB	CPU: – 2 x USB4 C 型接口 (后置) – 2 x USB 3.2 Gen2 A 型接口 (后置) 芯片组: – 1 x USB 3.2 Gen2x2 C 型接口 (前置) – 3 x USB 3.2 Gen2 A 型接口 (后置) – 7 x USB 3.2 Gen1 A 型接口 (3 Rear, 4 前置) – 6 x USB 2.0 (2 Rear, 4 前置) * 所有USB支持ESD 静电防护
板载接口	– 3 x 热敏电阻电缆接针 – 1 x 电源 LED 与扬声器接针 – 1 x RGB LED 接针* – 3 x 可编程 LED 接针 – 2 x CPU 风扇接口 ((4-针)) (智能风扇速度控制)* – 4 x 机箱风扇接口 ((4-针)) (智能风扇速度控制)* – 1 x AIO Pump Fan 接口 ((4-针)) (智能风扇速度控制)* – 1 x Water Pump Fan 接口 ((4-针)) (智能风扇速度控制)*** – 1 x 24 针 ATX 电源接口 (高密度电源接口) – 2 x 8 针 12V 电源接口 (高密度电源接口) – 1 x 前面板音频接口 (15μ 镀金音频接口) – 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口) – 2 x USB 3.2 Gen1 接针 (支持 4 USB 3.2 Gen1 接口) – 1 x 前置 C 型接口 USB 3.2 Gen2x2 接针 (20 Gb/s) – 1 x 带 LED 的 Dr. Debug – 1 x LED 电源按钮 – 1 x LED 重置按钮 * 支持高达 12V/3A, 36W LED 灯条支持高达 5V / 3A，15W LED灯条 * CPU_FAN1 支持风扇功率最高达 1A (12W). CPU_FAN2, CHA_FAN1~4, AIO_PUMP 和 W_PUMP 支持风扇功率最高达 3A (36W). CPU_FAN2, CHA_FAN1~4, AIO_PUMP 和 W_PUMP 可以自动检测 3 针或 4 针风扇.
后背板输出 / 入接口	– 3 x 热敏电阻电缆接针 – 1 x 电源 LED 与扬声器接针 – 1 x RGB LED 接针* – 3 x 可编程 LED 接针 – 2 x CPU 风扇接口 ((4-针)) (智能风扇速度控制)* – 4 x 机箱风扇接口 ((4-针)) (智能风扇速度控制)* – 1 x AIO Pump Fan 接口 ((4-针)) (智能风扇速度控制)* – 1 x Water Pump Fan 接口 ((4-针)) (智能风扇速度控制)*** – 1 x 24 针 ATX 电源接口 (高密度电源接口) – 2 x 8 针 12V 电源接口 (高密度电源接口) – 1 x 前面板音频接口 (15μ 镀金音频接口) – 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口) – 2 x USB 3.2 Gen1 接针 (支持 4 USB 3.2 Gen1 接口) – 1 x 前置 C 型接口 USB 3.2 Gen2x2 接针 (20 Gb/s) – 1 x 带 LED 的 Dr. Debug – 1 x LED 电源按钮 – 1 x LED 重置按钮 * 支持高达 12V/3A, 36W LED 灯条支持高达 5V / 3A，15W LED灯条 * CPU_FAN1 支持风扇功率最高达 1A (12W). CPU_FAN2, CHA_FAN1~4, AIO_PUMP 和 W_PUMP 支持风扇功率最高达 3A (36W). CPU_FAN2, CHA_FAN1~4, AIO_PUMP 和 W_PUMP 可以自动检测 3 针或 4 针风扇.
软件与 UEFI	软件 – 华擎主板调节软件 (A-Tuning) – 华擎 Polychrome SYNC* UEFI – 华擎 EZ Mode – 华擎全高清 UEFI – 华擎自动驱动安装 – 华擎 Instant Flash（即时更新工具） *可从华擎应用市场下载这些应用程序.
附件	– 4 x SATA 数据线- 1 x 华擎 WiFi 2.4/5/6 GHz 天线- 1 x ARGB Splitter Cable- 3 x 热敏电阻电缆s
结构	– EATX 规格: 12.0-in x 10.5-in, 30.5 cm x 26.7 cm – 8 层板 PCB – 2 盎司铜制 PCB 板
操作系统	– 支持 Microsoft^® Windows 10 64-bit / 11 64-bit
认证	– FCC, CE – 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)
