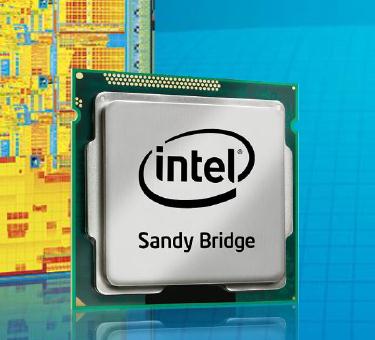

　　2009年(TICK时间)，Intel处理器制程迈入32nm时代，2010年的TOCK时间，Intel推出代号为Sandy Bridge的处理器，该处理器采用32nm制程。Sandy Bridge(之前称作Gesher)是Nehalem的继任者，也是其工艺升级版，从45nm进化到32nm。Sandy Bridge将有八核心版本，二级缓存仍为512KB，但三级缓存将扩容至16MB。而Sandy Bridge最主要特点则是加入了game instrution AVX(Advanced Vectors Extensions)技术，也就是之前的VSSE。intel宣称，使用AVX技术进行矩阵计算的时候将比SSE技术快90%。其重要性堪比1999年Pentium III引入SSE。

　　从高级层面角度看，SNB架构只是一次进化，但是如果看看Nehalem/Westmere以来晶体管变化的规模，绝对是一次革命。 Core 2引入了一种叫作循环流检测器(LSD)的逻辑块，检测到CPU执行软件循环的时候就会关闭分枝预测器、预取/解码引擎，然后通过自身缓存的微指令(micro-ops)供给执行单元。这种做法通过在循环执行的时候关闭前端节省了功耗，并改进了性能。

　　SNB里又增加了一个微指令缓存，用于在指令解码时临时存放。这里没有什么严格的算法，指令只要在解码就会放入缓存。预取硬件获得一个新指令的时候，会首先检查它是否存在于微指令缓存中，如是则由缓存为其余的管线服务，前端随之关闭。解码硬件是x86管线里非常复杂的部分，关闭它能够节约大量的功耗。如果这种技术也能引入到Atom处理器架构中，无疑也能使之受益匪浅。

　　这个缓存是直接映射的，能存储大约1.5K微指令，相当于6KB指令缓存。它位于一级指令缓存内，大多数程序的命中率都能达到80%左右，而且带宽也相比一级指令缓存更高、更稳定。真正的一级指令和数据缓存并没有变，仍然都是32KB，合计64KB。

　　这看起来有点儿像Pentium 4的追踪缓存，但最大的不同是它并不缓存追踪，而更像是一个指令缓存，存储的是微指令，而非x86指令(macro-ops)。

sandy bridge 优点：

　　1、前端

　　2、物理寄存器文件(PRF)和执行改进

　　3、环形总线与三级缓存

　　4、系统助手

　　5、整合图形核心

　　6、媒体引擎

　　7、新一代Turbo Boost

sandy bridge 特性：

　　1、更宽的矢量运算：从128-bit增至256-bit，并保持向下兼容性

　　2、增强的数据重排：单个操作可同时处理8个32-bit数据

　　3、支持三操作数和四操作数，非破坏性句法

　　4、支持弹性的访存地址不对齐

　　5、可扩展的新操作码(VEX)

　　6、更强的集成显示核心

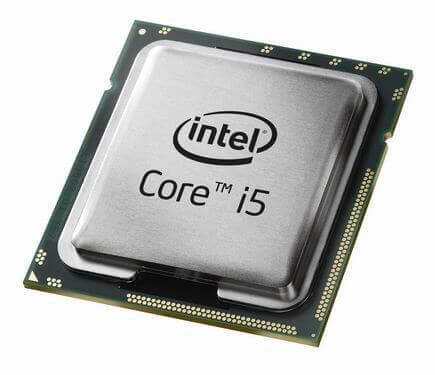

　　Core i5(中文：酷睿 i5，核心代号：Lynnfield)处理器是英特尔的一款产品，是Intel Core i7的派生中低级版本，同样建基于Intel Nehalem微架构。与Core i7支持三通道存储器不同，Core i5只会集成双通道DDR3存储器控制器。另外，Core i5会集成一些北桥的功能，将集成PCI-Express控制器。接口亦与Core i7的LGA 1366不同，Core i5采用全新的LGA 1156。处理器核心方面，代号Lynnfiled，采用45纳米制程的Core i5会有四个核心，不支持超线程技术，总共仅提供4个线程。L2缓冲存储器方面，每一个核心拥有各自独立的256KB，并且共享一个达8MB的L3缓冲存储器。

　　芯片组方面，会采用Intel P55(代号：IbexPeak)。它除了支持Lynnfield外，还会支持Havendale处理器。后者虽然只有两个处理器核心，但却集成了显示核心。P55会采用单芯片设计，功能与传统的南桥相似，支持SLI和Crossfire技术。但是，与高端的X58芯片组不同，P55不会采用较新的QPI连接，而会使用传统的DMI技术。接口方面，可以与其他的5系列芯片组兼容。它会取代P45芯片组。

　　Core i5处理器与2009年7月生产，8月出货，官方在9月1日正式发布。

　　2011年1月，Intel发表了新一代的四核 Core i5，与旧款不同的在于新一代的 Core i5 改用Sandy Bridge架构。同年二月发表双核版本的Core i5，接口亦更新为与旧款不兼容之LGA 1155。代码中除了前四位数字外，最后加上的英文字意义分别为：K=未锁倍频版，S=低功耗版，T=超低功耗版。

　　酷睿i5在Post Processing预处理方面，增加支持Sharpness功能及XVYCC运算，输出方面支持两组独立HDMI高清输出，并追加12Bit Color Depth 。音效方面，则增加了Dolby True HD及DTS-HD Master Audio输出支持，以迎合HTPC高清应用需要。新酷睿i5-661内部完全整合的GPU和北桥功能是连顶级酷睿i7都无法企及的。

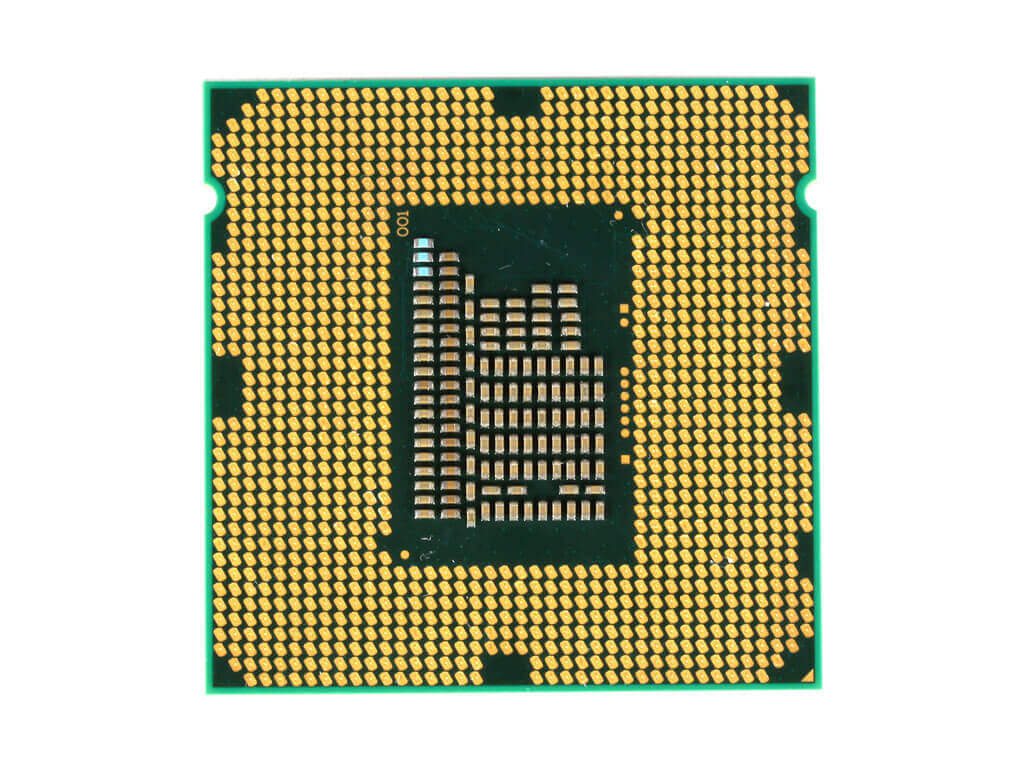

　　在电脑上表示的是各个部件的功耗，尤其是电脑的CPU(中央处理器)GPU(图形处理器)是电脑耗电量的重要指标。是CPU公司对某系列处理器给出的散热器设计参考的最高功率值。TDP技术就是降低CPU功耗的节能技术。

CPU功耗

　　CPU的TDP功耗并不是CPU的真正功耗。功耗(功率)是CPU的重要物理参数，根据电路的基本原理，功率(P)=电流(A)×电压(V)。所以，CPU的功耗(功率)等于流经处理器核心的电流值与该处理器上的核心电压值的乘积。而TDP是指CPU电流热效应以及其他形式产生的热能，他们均以热的形式释放。显然CPU的TDP小于CPU功耗。换句话说，CPU的功耗很大程度上是对主板提出的要求，要求主板能够提供相应的电压和电流;而TDP是对散热系统提出要求，要求散热系统能够把CPU发出的热量散掉，也就是说TDP功耗是要求CPU的散热系统必须能够驱散的最大总热量。

　　现在CPU厂商越来越重视CPU的功耗，因此人们希望TDP功耗越小越好，越小说明CPU发热量小，散热也越容易，对于笔记本来说，电池的使用时间也越长。TDP值也不能完全反映CPU的实际发热量，因为现在的CPU都有节能技术，实际发热量显然还要受节能技术的影响，节能技术越有效，实际发热量越小。

TDP功耗

　　TDP功耗可以大致反映出CPU的发热情况，实际上，制约CPU发展的一个重要问题就是散热问题。温度可以说是CPU的杀手，显然发热量低的CPU设计有望达到更高的工作频率，并且在整套计算机系统的设计、电池使用时间乃至环保方面都是大有裨益。目前的台式机CPU，TDP功耗超过100W基本是不可取的，比较理想的数值是低于50W，不过市面上TDP低于50W的CPU很少，性能相对也较低。

　　对于消费者来说当然是cpu的双功耗越低越好。可惜的是cpu的功耗再降低，显卡却越来越高，而总的平台功耗并没有大幅降低。 当CPU的散热设计功耗(TDP: Thermal Design Power) 值最主要是提供给计算机系统厂商，散热片/风扇厂商，以及机箱厂商等等进行系统时使用的。因为TDP的值表明，对应系列CPU 的最终版本在满负荷(CPU 利用率为100%的理论上)可能会达到的最高散热热量。但是，TDP值并不等同于CPU的实际功耗，更没有算术关系，在性能相等的情况下，一般TDP越小越好。

信息

　　CPU的实际功耗没有捷径获得，只能实际测试。实际功耗对最终用户才有意义。对于一个系列的CPU，英特尔一般给出一个整体的TDP值，不会为每个系列的不同型号的CPU提供不同的TDP值，所以大家可以看到一大批不同型号的CPU都通用一个TDP值。

应用

　　一般TDP主要应用于CPU，CPU TDP值对应系列CPU 的最终版本在满负荷(CPU 利用率为100%的理论上)可能会达到的最高散热热量，散热器必须保证在处理器TDP最大的时候，处理器的温度仍然在设计范围之内。

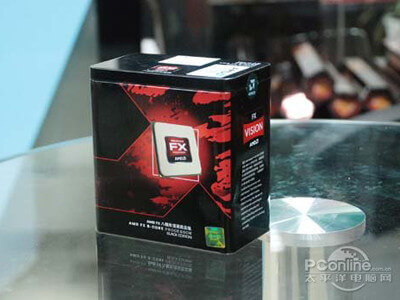

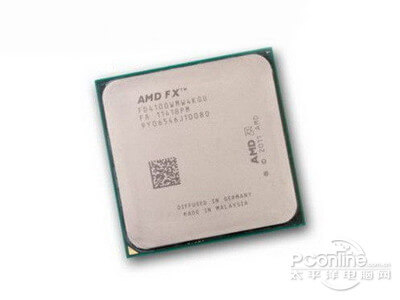

Bulldozer是什么

　　针对Intel规划的45nm工艺全新架构Nehalem，AMD准备的相应武器已经浮出水面，代号“Bulldozer”(推土机)。

　　在标称自己的处理器的时候，Intel和AMD已经不约而同地改用“性能每瓦特”作为指标，对Bulldozer同样如此。AMD称，Bulldozer桌面版和移动版的性能每瓦特将是Barcelona的1.3倍，在服务器和高性能计算平台上则可以达到1.5-2.0倍。AMD对Bulldozer的期待是“有史以来最高性能的单线程和多线程计算核心”。

　　Bulldozer计划在2011年上半年推出。而Intel Nehalem已经在2008年11月17日登场亮相。

新特性

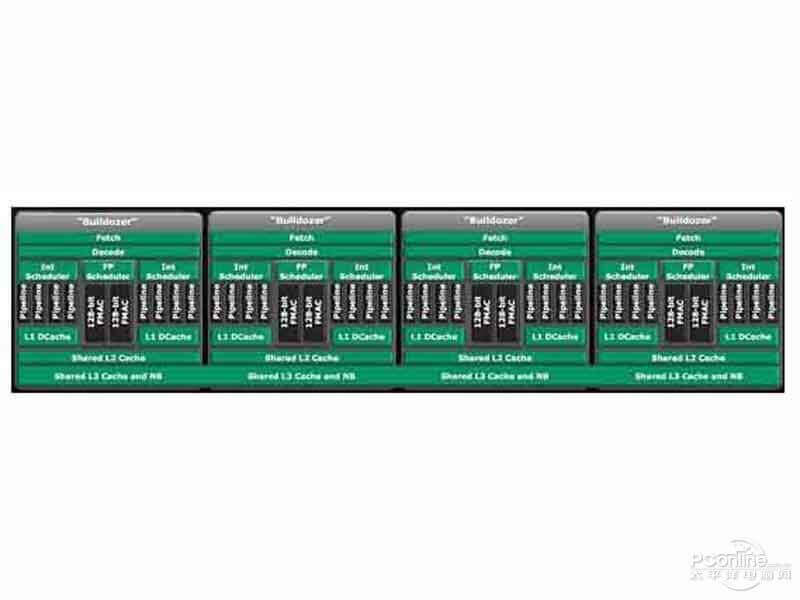

　　Intel Nehalem架构支持单核心双线程，而AMD推土机架构则颇有点儿反其道而行之的意思，将每两个核心捆绑在一块儿，称之为一个“推土机模块” (Bulldozer Module)，让其中着两个核心既有各自独立的执行管线、整数调度器和一级缓存，也有共享的预取和解码单元、浮点调度器(和两个128-bit FMAC乘法累加单元)、二级缓存。

　　Intel在Core/Nehalem微架构中使用一个统一调度器处理所有指令，不管是整数的还是浮点的，而AMD推土机架构将它们独立开来。AMD表 示，每个推土机模块都有一个浮点调度器，辅以两个128-bit FMAC，而分配给核心的每个线程都可以使用任意一个FMAC单元;如果一个线程是纯整数的，另一个就可以将所有浮点执行资源据为己有。另外AMD常规服务器工作负载量中有80%都是纯整数操作，所以才给每个推土机模块配备了两个整数调度器，每个核心一个。

　　强调两两组成的有机整体，所以在面对推土机架构处理器的时候可以说它是四核心、八核心的，也可以说是双模块、四模块的。此外，Intel的超线程技术让处理器核心面积增加了不到5%，可带来最多30%的性能提升，其中浮点7%、整数13%，当然实际应用中差异很大。

　　AMD推土机模块使用两个整数核心增加的核心面积则有50%左右，但AMD表示这在线程代码上获得的性能提升最多能有80%。根据路线图，“赞比西河”(Zambezi)会有四核心和八核心版本(双模块和四模块)，其中四核心的整数性能大约比频率类似的 Phenom II X4高出10-35%，八核心的将成为一个线程怪兽。


CPU如何超频

　　超频就是超过原来的频率 电脑超频，打个比方就是我们在跑步的时候，如以5米/S的速度跑，但过了一会儿，你想跑快点跑完路线，这时你就要进行加速跑，这时你的速度就调到了7米/S，你的速度就明显加快了。在这段时间内，你的步频就加快了。这就是我们生活中的一个小小的超频。所以说，电脑超也是一样，就是加快它的运行速度，让它跑得更快!

　　目前CPU的生产可以说是非常精密的，以至于生产厂家都无法控制每块CPU到底可以在什幺样的频率下工作，厂家实际上就已经自己做了次测试，将能工作在高频率下的CPU标记为高频率的，然后可以卖更高的价钱。但为了保证它的质量，这些标记都有一定的富余，也就是说， 一块工作在600MHZ的CPU，很有可能在800MHZ下依然稳定工作，为了发掘这些潜在的富余部分，我们可以进行超频。具体方法如下：

1、CPU硬超频法

　　一般而言，大部分高品质主板上一般都采用纯跳线方式进行超频，比如可以通过JCLK1跳线设定CPU外频情况，比如华硕部分超频主板就支持一键超频功能。详情可以阅读各主办使用说明书。

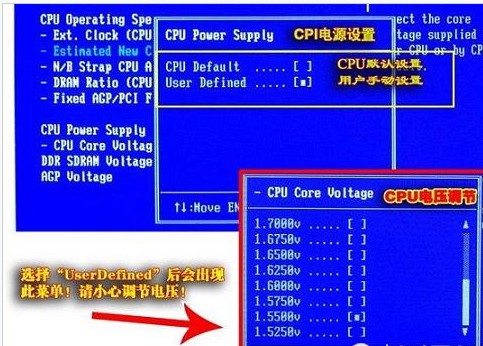

2、BIOS设置超频法

　　目前而言，几乎所有的主板都可以在主板BIOS中进行超频，而且这是比较理想的超频方案，以P4 2.0GA为例，开机会按下DEL键进入BIOS主菜单，然后进入“Frequency/Voltage Control”选项，在这里我们可以设置CPU的外频、倍频以及CPU电压等参数。

3、CPU超频软件超频法

　　即借助软件来调节达到超频的目的。

CPU超频软件推荐

　　RightMark CPU Clock Utility

　　(RMClock) 是一款小巧的图形化应用程序，可以监测CPU频率、电压及负载指标等。特色功能

　　(1)是可实时

　　调节CPU的频率以实现降频保护的功能。非主频论时代降频总比超频来的有型，稳定方为正道嘛!特色功能

　　(2)节电管理，本本用户的福音

　　Intel Winodws下的超频软件 Intel Desktop Control Center

　　Intel Desktop Control Center(简称IDCC)软件是一款集主板状况监控和主板超频功能与一体的实用工具软件，包括3大功能：

　　1.支持在WINDOWS环境下超频CPU、内存、系统总线频率，优化系统性能(请注意这可是Intel官方发布的工具软件，在这之前Intel一直是反对超频的)。

　　2.动态监视CPU温度、CPU电压情况、风扇转速等等，并且能够对它们进行调节。

　　3.整合系统稳定性和性能测试功能。目前此版IDCC支持最新型号intel主板。注意在安装此软件之前，请将主板BIOS升级到最新版

　　AMD wiondws下的超频软件 AMD OverDrive

　　OverDrive是AMD官方推出的一款系统检测、超频工具,专为Spider平台打造,即支持Phenom处理器、7系列芯片组和Radeon HD 3000系列显卡.它可以帮你手动或自动控制处理器、芯片组、内存、显卡等部件,并按照自己的需要进行细致入微地调节.当然,要想使用OverDrive,一个最基本的前提就是你必须拥有一块7系列芯片组主板,在其他系统上强行安装也无法启动。

CPU常用检测及性能测试软件

　　CPU-Z

　　Cpu-Z 是一款家喻户晓的CPU检测软件，除了使用Intel或AMD自己的检测软件之外，我们平时使用最多的此类软件就数它了。它支持的CPU种类相当全面，软件的启动速度及检测速度都很快。另外，它还能检测主板和内存的相关信息，其中就有我们常用的内存双通道检测功能。当然，对于CPU的鉴别我们还是最好使用原厂软件。

　　CrystalCPUID

　　CrystalCPUID支持几乎所有类型的处理器检测,最特别的是CrystalCPUID具备完整的处理器及系统资讯侦测功能外

　　还可调节K7/K8处理器及Cyrix III / C3处理器倍频.CrystalCPUID支持的处理器类型包括:Intel 全系列处理器;AMD

　　全系列处理器;Transmete系列处理器;VIA/IDT/Cryix系列处理器

　　SuperPI

　　Super PI是利用CPU的浮点运算能力来计算出π(圆周率)，所以目前普遍被超频玩家用做测试系统稳定性和测试CPU

　　计算完后特定位数圆周率所需的时间。得出成绩后可以与网友参考，超频后可以看一下是否有成效。

　　使用方法：选择你要计算的位数，(一般采用104万位)点击开始就可以了。视系统性能不同，运算时间也不相同。

　　当然是时间越短越好!

　　Fritz Chess Benchmark

　　Fritz Chess Benchmark是一款国际象棋测试软件，但它并不是独立存在的，而是《Fritz9》这款获得国际认可的国际象棋程序中的一个测试性能部分。让你的处理器计算象棋步数,越大则处理性能越高,软件以p3做为对比系统，虽然现在的处理器远远高于可怜的P3,但是具体的每秒计算量也足够证明处理器的真实水准。(使用也相当简单，点开选择计算使用的核心数量，开始运行，运行中选择的核心将全部处于满载状态，所以这个软件也可以测试处理器的兼容性，稳定性和超频性，当然也可以看到满载时，处理器的温度)

　　CineBench R10

　　CINEBENCH是业界公认的基准测试软件，在国内外主流媒体的多数系统性能测试中都能看到它的身影。它使用该公司针对电影电视行业开发的Cinema 4D特效软件引擎，可以测试CPU和显卡的性能。

　　测试包括两项，分别针对处理器和显卡的性能指标。第一项测试纯粹使用CPU渲染一张高精度的3D场景画面，在单处理器单线程下只运行一次，如果系统有多个处理器核心或支持多线程，则第一次只使用一个线程，第二次运行使用全部处理器核心和线程。第二项测试则针对显卡的OpenGL性能

　　Core Temp 0.99.5.27

　　针对Intel和AMD处理器而设计的Core Temp温度探针日前更新到Beta版本。该软件支持Core和Core2系列处理器，包括Conroe、Merom、Yonah，而AMD平台方面则支持K8系列。

　　软件所记录的温度直接取自处理理器内核中的数字温度传感器(DTS，Digital Thermal Sensor)，因此准确率是非常高的，而且它能独立录取双核处理器中各内核的温度数据

　　Orthos(OR稳定性测试)

　　ORTHOS 是Stress Prime 2004升级版，作者给他取了全新的名字ORTHOS，在希腊文里是公正的意思。和以往版本不同的是，这次去掉了选择CPU0和CPU1的选项，运行一个ORTHOS即可对CPU的两个核心同时进行测试，而绝对达到满载，测试压力也更大，也更严格。用ORTHOS测试时， 用Large,in-place FFTs(适当大量FFTs，着重内存)项目出错时间比其它项目出错时间要来得更快

　　Intel Burn Test

　　据说十分牛逼的稳定性测试软件，大概8分钟intelburntest = 40小时prime95

　　LinX XStress

　　该软件基于Intel Linpack简化而来，这是一个极限压力测试工具，能彻底压榨x86/x64处理器、内存、北桥等系统部件的每一丝运算能力，全负载下处理器核心温度可比Prime95高，Intel 货架上***的产品都是事先经过这个测试的。首先选择 打开错误侦测 turn on error dectection y/n选Y，可选压力测试等级 sress levles availabe:选择第一个maximum stress 最大压力。

　　内存性能及稳定性测试软件

　　MemTest

　　MemTest 是少见的内存检测工具，它不但可以彻底的检测出内存的稳定度，还可同时测试记忆的储存与检索资料的能力，让你可以确实掌控到目前你机器上正在使用的内存到底可不可信赖。

　　Everest

　　Everest虽然是一款系统信息检测软件，但内置的内存、CPU缓存读写速度及反应时间测试是众多用户的性能检测标准之一。

　　CPU的超频方法有很多，但新手朋友需要注意的是并不是每款CPU都支持超频，关于那些CPU支持超频可以查看CPU性能参数获取答案，另外CPU超频超到多大，也需要把握好，超频过高可能由于CPU散热不良容易引起CPU故障或者使用寿命缩短，因此可以说超频也属于技术活，新手朋友建议采用超频软件进行智能CPU超频。

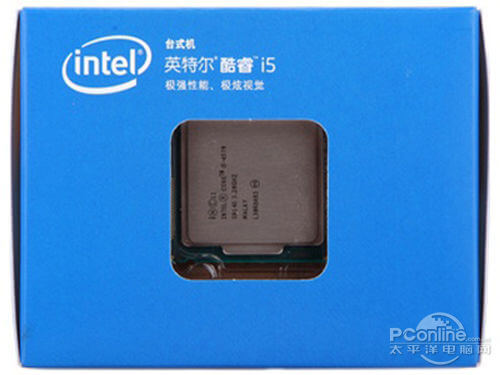

　　维护CPU方法：一定要定期换硅胶，要安装一个给力的风扇，要定期清理灰尘尤其是CPU的针脚，切忌超低温运行，切忌超高温运行，超频要有节制。

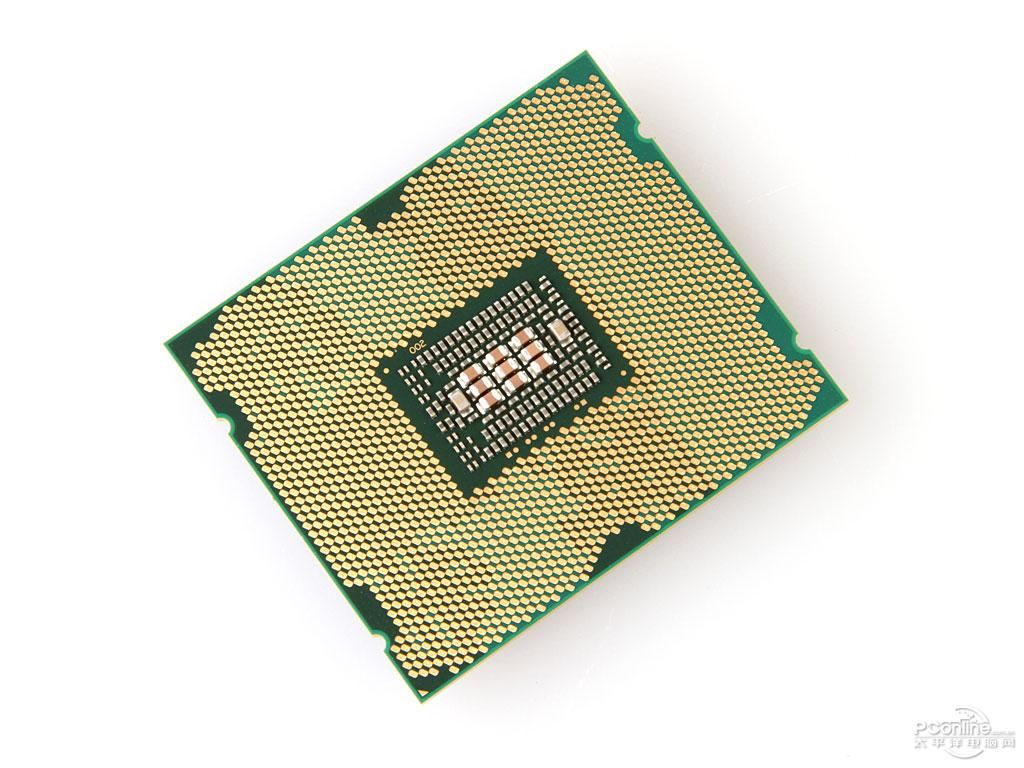

CPU是什么？CPU介绍

　　中央处理器(CPU，英语：Central Processing Unit)，是电子计算机的主要设备之一，电脑中的核心配件。其功能主要是解释计算机指令以及处理计算机软件中的数据。电脑中所有操作都由CPU负责读取指令，对指令译码并执行指令的核心部件。

　　计算机求解问题是通过执行程序来实现的。程序是由指令构成的序列，执行程序就是按指令序列逐条执行指令。一旦把程序装入主存储器(简称主存)中，就可以由CPU自动地完成从主存取指令和执行指令的任务。

　　一条指令的功能往往是由计算机中的部件执行一序列的操作来实现的。CPU要根据指令的功能，产生相应的操作控制信号，发给相应的部件，从而控制这些部件按指令的要求进行动作。

　　外频是CPU的基准频率，单位是MHz。CPU的外频决定着整块主板的运行速度。通俗地说，在台式机中，所说的超频，都是超CPU的外频(当然一般情况下，CPU的倍频都是被锁住的)相信这点是很好理解的。但对于服务器CPU来讲，超频是绝对不允许的。前面说到CPU决定着主板的运行速度，两者是同步运行的，如果把服务器CPU超频了，改变了外频，会产生异步运行，(台式机很多主板都支持异步运行)这样会造成整个服务器系统的不稳定。

　　酷睿i3可看作是酷睿i5的进一步精简版，将有32nm工艺版本(研发代号为Clarkdale，基于Westmere架构)这种版本。Core i3最大的特点是整合GPU(图形处理器)，也就是说Core i3将由CPU+GPU两个核心封装而成。由于整合的GPU性能有限，用户想获得更好的3D性能，可以外加显卡。值得注意的是，即使是Clarkdale，显示核心部分的制作工艺仍会是45nm。

　　酷睿i3是一款基于Nehalem架构的双核处理器，其依旧采用整合内存控制器，三级缓存模式，L3达到8MB，支持Turbo Boost等技术的新处理器。

　　Intel 酷睿i5核心线程数 4核心4线程数 二级缓存4*256KB 三级缓存8M TDP 95W

　　Intel 酷睿i3核心线程数 2核心4线程数 二级缓存2*256KB 三级缓存4M TDP 65W

　　它们最大的区别是I5支持睿频，I3不支持，I3只有双核，而I5有双核和4核两种。

　　随着cpu技术的发展，新产品也是日新月异，这不，intel目前已经主推采用Sandy Bridge核心的第二代I3 I5 I7 CPU了。

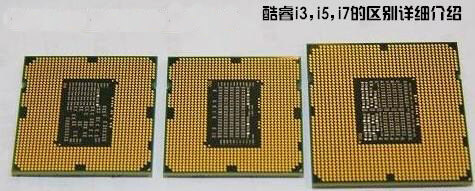

　　第一代I3 I5 I7的CPU是2010年初INTEL推出基于32纳米的全新酷睿i3/i5/i7处理器后，个人电脑的性能发生了飞跃的发展–更小的尺寸、更好的性能、更智能的表现以及更低的功耗。这三款全新酷睿i3/i5/i7处理器，各有什么特点，有着怎样不同的区别体验，又各自适合怎样的用户呢?

　　首先，建议大家要区分CPU是移动笔记本用的I3 I5 CPU还是台式机的I3 I5 CPU。台式机的 i3 是双核四线程，i5 既有双核又有四核。笔记本的话 i3 i5 都是双核四线程。i3 i5 区别还是在频率跟有无睿频技术上，频率的话i5要明显高已取消到该网页的导航。

笔记本电脑 移动核心I3 I5 I7区别：

　　i3 双核模拟四核心(即四线程) 无睿频;

　　i5 双核模拟四核心(即四线程) 除睿频技术外其他技术规格与i3相同;

　　i7 四核模拟八核心(即八线程) 功耗大 性能强;

　　i3 i5的性能差距比i5 i7的性能差距小。

台式电脑 Core i3 i5 i7 区别：

　　Core i5是一款基于Nehalem架构的四核处理器，采用整合内存控制器，三级缓存模式，L3达到8MB，支持Turbo Boost等技术的新处理器。它和Core i7(Bloomfield)的主要区别在于总线不采用QPI，采用的是成熟的DMI(Direct Media Interface)，并且只支持双通道的DDR3内存。结构上它用的是LGA1156 接口，Core i7用的是LGA1366。i5有睿频技术，可以在一定情况下超频。

　　Core i3可看作是Core i5的进一步精简版(或阉割版)，将有32nm工艺版本(研发代号为Clarkdale，基于Westmere架构)这种版本。Core

　　i3最大的特点是整合GPU(图形处理器)，也就是说Core i3将由CPU+GPU两个核心封装而成。由于整合的GPU性能有限，用户想获得更好的3D性能，可以外加显卡。值得注意的是，即使是Clarkdale，显示核心部分的制作工艺仍会是45nm。i3 i5 区别最大之处是 i3没有睿频技术。

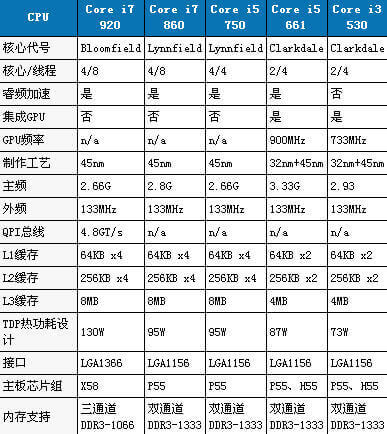

　　下面来看看一组台式DIY组装电脑酷睿Core i3 i5 i7处理器性能与参数图

关于什么是睿频技术?

　　当启动一个运行程序后，处理器会自动加速到合适的频率，而原来的运行速度会提升 10%~20%

　　以保证程序流畅运行;应对复杂应用时，处理器可自动提高运行主频以提速，轻松进行对性能要求更高的多任务处理;当进行工作任务切换时，如果只有内存和硬盘在进行主要的工作，处理器会立刻处于节电状态。这样既保证了能源的有效利用，又使程序速度大幅提升。通过智能化地加快处理器速度，从而根据应用需求最大限度地提升性能，为高负载任务提升运行主频高达20%以获得最佳性能。

第二代酷睿Core i3 i5 i7 技术处理器

　　历史时刻再次被INTEL所创立!2010年6月份，Intel再次发布革命性的处理器——第二代Core i3/i5/i7。第二代Core i3/i5/i7隶属于第二代智能酷睿家族，全部基于全新的Sandy Bridge微架构，相比第一代产品主要带来五点重要革新：

　　1、采用全新32nm的Sandy Bridge微架构，更低功耗、更强性能。

　　2、内置高性能GPU(核芯显卡)，视频编码、图形性能更强。

　　3、睿频加速技术2.0，更智能、更高效能。

　　4、引入全新环形架构，带来更高带宽与更低延迟。

　　5、全新的AVX、AES指令集，加强浮点运算与加密解密运算。

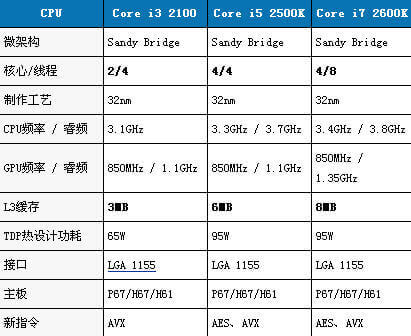

下面以一组第二代Core i3/i5/i7性能与参数表给大家做参考

　　第二代智能酷睿家族仍是由Core i3、Core i5和Core i7三大品牌组成，Intel根据核心数目、核心频率、三级缓存等基本参数与超线程、睿频加速等核心技术把CPU划分到三大品牌中。i3 i5 区别上性能差异还是没有I5 I7的大。对于普通用户而言，选择I3 2100无疑是最具性价比的一款CPU了，目前I3 2100的价格大约在800元上下，价格与530相差很近，但性能上强上不少，取代第一代的Core i3意图非常明显，所以Core i3 530当前逐渐成为冷落产品。

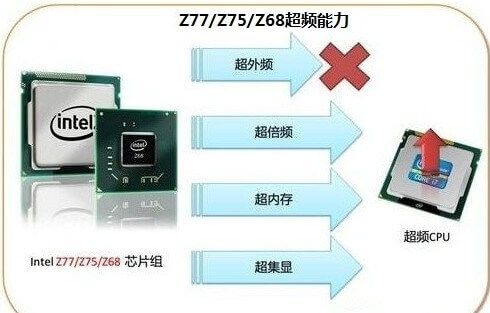

　　Intel 酷睿 i7 3770k处理器是Intel最新IVB平台的最高旗舰处理器，也可以说是发烧级顶级处理器，其性能发挥肯定是一般中低端主板所不能满足的，并且根据配置均衡元原则，高端处理器至少要选择中高端主板，因此i7 3770k处理器，需要配H77、Z68、Z77等中高端主板，并且需要注意的是i7 3770k带有K字结尾命名，说明这款处理器支持超频能力，而目前只有中高端主板支持超频，如下图：

　　其他中低端的主板要么超频能力不强，要么不支持超频。另外由于Z68、P67主板属于上一代处理器推出的主板，因此不是首选，最后剩下的是Z77与Z75主板，Z77主板定位高端，也是目前最好的主板，因此i7 3770k高端处理器打造配Z77主板是最好的，能够全面发挥i7 3770k处理器性能，包括满足超频需求。如果不考虑超频，那么大家就可以在H77/B75/H67/H61中端主板里面选了，B75与H77是时下主流主板，不超频可以考虑。

　　对于需要装机的电脑爱好者朋友来说，只要知道i7 3770k配Z77主板最好即可，Z77主板属于时下高端主板，一般价位在千元左右，搭载高端处理器最佳。
