- 前言
今天带来一台ITX的海景房。没错,ITX也有海景房,机箱是来自乔思伯的分仓式海景房TK-0,这款机箱采用双仓设计与双折弯曲面玻璃,ITX结构也可构造270°环视效果,前面板更是采用了16mm厚度北美黑胡桃木的实木材质,整体使用2.5mm铝合金与1mm钢板。至于兼容性方面,除了ITX主板外,可兼容160mm的SFX/SFX-L电源,230mm的显卡,137mm的塔式散热,顶部和底部都支持1把140/120mm风扇,后板支持2把90mm风扇,还有这个小小的机箱可以立卧两用摆放。
配置方面,使用了AMD锐龙9 9900X+华硕 ROG STRIX X670E-I GAMING WIFI主板。华硕ROG STRIX X670E-I规格达到了10+2相 110A供电,并将X670E双芯片组做到了ITX主板内,拥有双USB4.0(Intel JHL 8540)、双M.2含PCIE5.0M.2支持、FPS-II扩展卡来扩展SATA和前置USB2.0口,还有其独立声卡ROG STRIX HIVE with ESS QUAD DAC都是这样顶级STRIX的特点。显卡是影驰的4060金属大师,它采用Ada Lovelace架构的AD107-400核心,3072的CUDA处理器与128bit 8GB GDDR6显存,规整的228*123*41mm的双槽双风扇的全金属设计也是钢铁直男。
其他配置方面,内存采用影驰的名人堂系列HOF PRO 32G DDR5 7000灯条,使用的是海力士的A-DIE颗粒。固态硬盘是星曜7000 Plus SSD,它采用TSMC台积电12nm制造的四通道主控PS5027-E27T,以及TLC闪存颗粒。散热器是利民135mm高度的PA120mini,它采用第四代逆重力热管技术和6热管以及12cm风扇。电源为利民的TGFX750金牌全模组SFX750W白色小电源,采用全日系耐温电容和支持ATX3.0,提供五年质保。散热上顶部使用一把双滚珠PBT风扇利民TL-B14W纯白风扇,后置出风口使用两把利民TL-B9W。

- 配置清单:
CPU:AMD 锐龙9 9900X 处理器
主板:华硕(ASUS) ROG STRIX X670E-I GAMING WIFI
内存:影驰(Galax) 名人堂HOF PRO 32GB(16G×2)套装 DDR5 7000 灯条内存
显卡:影驰 (GALAX)GeForce RTX 4060 金属大师 OC
SSD:影驰 (GALAX) 星曜7000 Plus 1T SSD
散热:利民(Thermalright) PA120 MINI WHITE双塔散热器
风扇:利民(Thermalright) TL-B14W
利民(Thermalright) TL-B9W
电源:利民(Thermalright)TGFX750-W ATX3.0 金牌全模组SFX750W白色电源
机箱:乔思伯(JONSBO)TK-0白色 双曲面海景房ITX机箱
- 整机展示:


桌面展示

双折弯玻璃

270°的环视效果

前面板玻璃与黑胡桃木的碰撞
黑胡桃木纹理,实木材质每一片都是唯一性的
双折弯玻璃,使用底部扣紧与顶部螺丝固定,不需要担心掉落问题,右侧16mm厚度的黑胡桃木实木纹理
顶部铝合金面板,拆卸只要向后推即可取出
打开机箱顶部
桌面视角
45°展示
45°展示
整机的尾部,迷你型双仓结构
整机前面板
整机的90°玻璃环视
打开双折弯的钢化玻璃侧板
内部45°视角
整机的小背板
打开背板,内部的理线与电源
内部配件一览
华硕的ROG STRIX X670E-I主板规格强悍具有10+2相的110A供电,规格非常不错,AM5插槽YYDS
ROG FPS-II扩展卡,通过两个type-C口来扩展两个SATA和两个前置USB2.0,同时还带有PCIE切换开关方便使用低阶显卡延长线的用户。同时主板上本身带有一个前置USB3.0和一个type-C口
X670E-I的背板,双USB4.0使用了更加成熟稳定可靠的Intel JHL 8540芯片
利民的PA120mini小双塔,135mm的黄金小个头使用第四代AGHP逆重力热管
PA120mini使用了12cm的TL-D12W 性能风扇,135mm也能使用12cm规格风扇
幻白化抗氧化涂层的PA120mini散热器的侧面,设计了锯齿导流降噪
尾部出风使用了两把利民的92mm风扇TL-B9W
顶部出风还有一把利民的140mm风扇

影驰GEFORCE RTX 4060金属大师OC显卡

低调小尺寸的双风扇4060

小尺寸也有背板镂空散热

尾部也有出风口

影驰HOF PRO 名人堂纯白内存

名人堂的logo展示了其影驰高端的象征

TK-0的尾部内凹安装的利民SFX750电源

TGFX750-W利民小电源采用纯白设计,以及支持ATX3.0供电标准和支持新一代显卡

内部展示


- 配件解析
- 乔思伯(JONSBO)TK-0白色 双曲面海景房ITX机箱

海景房给人的印象都是大大胖胖的,而乔思伯将分仓式海景房做到了小型化的极致,当然小肯定是ITX结构的,不过尺寸也已经缩小至235*250*280的长宽高,仅约16.45L的体积,不够结构依然是双仓设计与采用双折弯曲面玻璃可构造270°环视效果,前面板更是采用了16mm厚度北美黑胡桃木的实木材质,整体使用2.5mm铝合金与1mm钢板,在兼容性方面,除了ITX主板外,可兼容160mm的SFX/SFX-L电源,230mm的显卡,137mm的塔式散热,顶部和底部都支持1把140/120mm风扇,后板支持2把90mm风扇。最后,这个小小的机箱可以立卧两用摆放。

TK-0的正面,双折弯的玻璃具有非常好的环视效果,虽然我小,但是依然不能减弱我这视觉效果

“前面板”左侧折弯曲面玻璃,右侧16mm厚度的实木北美黑胡桃木,前置IO布置了1个开机键、1个USB3.0、1个二合一音频、1个Type-C

45°

来看背面,右侧为电源与硬盘通风网面,四个角上有螺丝孔位,可以方面机箱脚安装于此用于卧式摆放

打开侧板,看内部的理线空间相当充裕,下方SFX电源位置,上方为HDD硬盘位

来到机箱的背面,典型的双仓结构,只不过这个TK-0非常的迷你

机箱的顶部,很大的网面用于顶部风扇的通风,上方标识了顶板拆卸的方式

后推取下顶板,可以看到内部的14/12侧面风扇安装位,以及双折弯曲面玻璃和黑胡桃木饰板
这块双折弯曲面玻璃采用下方扣具和顶部螺丝拧紧固定
PCIe挡板位置还有一块可拆卸的蓝色“JONSBO”铝质饰板,装饰效果非常好,而且可拆卸方便显卡的安装
内部主板位置结构,安装应该比较方便,三面的走线位置都有空余,右侧两个硅胶穿线孔
深度也是不错的毕竟能兼容137mm塔式散热
底部的脚垫和磁吸防尘网
- 华硕ROG STRIX X670E-I GAMING WIFI主板
随着ZEN5的到来,而X870E系列芯片组其实也只是换汤不换药,作为AM5平台的iTX旗舰板,ROG STRIX X670E-I虽然不带信仰灯,但我仍喜欢称呼它为“C9I”,因为这款主板已经全面超越了曾经DTX结构的C8I,ZEN架构下更能体现其各个方面的特点以及性能
主板本体,ROG STRIX X670E-I 能将X670E双芯片组做到了一张小小的17×17的ITX主板内,而且将M.2与芯片组做了个堆叠、声卡做了外置、一张FPS-II扩展卡来扩展SATA和前置USB2.0口,10+2相 110A供电、独立声卡ROG STRIX HIVE with ESS QUAD DAC、双M.2含PCIE5.0M.2支持和PCIE5.0显卡插槽,还拥有双USB4.0(Intel JHL 8540)
主板2盎司铜10层PCB板设计,背面也有带大眼睛和ROG STRIX标的供电散热片,毕竟这是10+2相110A供电全速跑起来应该温度也不低,背面也没有利用来扩展M.2,对背面的M.2安装比较抓狂的同学会特别友好
主板供电位置的散热设计,内部带了两把小风扇不仅能对供电和芯片组散热,也对M.2固态起到通风作用,毕竟现在的ITX安装基本都是一体水冷,所以整个主板的冷却确实需要靠主板自身解决了
10+2相110A供电,这应该是目前ITX规格的巅峰设计了,并且还是10层PCB和高品质合金电感、耐用固态电容
AM5插槽,战未来继续服役ZEN5
主板顶部的一些RGB接口和风扇口,风扇口还配有保护帽防止短路和灰尘,旁边的8Pin ProCool II搞强度供电接口用来承载7950X的大功率输出
单边卡扣设计的双DDR5内存插槽,对于ZEN5来说新的BIOS已经可以较好得支持高频DDR5内存了,当然内存性能与intel平台还是有些差距
PCIE5.0的显卡插槽,前面是双M.2位,顶部支持PCIE5.0的M.2,中间支持PCIE4.0的M.2,底部是X670E芯片组,供电处的两把小风扇其中一把正好对着M.2位置吹来增强芯片组与M.2的散热

主板背面的接口,一个长方形和一个正方形的镂空是两个风扇的风口,接口除了常规USB3.0和集显HDMI以及2.5G网卡、WIFI6E接口外,还有配置了两个可支持8K显示器的40Gbps的USB4.0接口

ROG FPS-II扩展卡,通过两个type-C口来扩展两个SATA和两个前置USB2.0,同时还带有PCIE切换开关方便使用低阶显卡延长线的用户。同时主板上本身带有一个前置USB3.0和一个type-C口

ROG STRIX HIVE,不仅带音量调节和音频接口外还带USB和type-C口,更强大的是还带BIOS一键升级按钮、FLEXKEY按钮、EZ模式PBO按钮和Q-LED故障诊断灯。虽然说主板太小规格太强大才让声卡独立出去,但是声卡独立之后另一个非常重要的好处就是对声音的电磁干扰也小了

全家福,配件也是相当丰富,特别是还配置了独立的声卡
- 影驰(Galax) GeForce RTX 4060 金属大师 OC

显卡采用了影驰的Geforce RTX 4060 金属大师 OC ,一如既往的银灰色包装和3年质保和个人送保标签、METALTOP金属大师logo、英伟达绿色GEFORCE RTX 4060 logo,中间则是大大的金属大师的logo。而4060采用的是Ada Lovelace架构的AD107-400核心,台积电的TSMC 4N工艺,其CUDA处理器数量为3072,采用了128bit 8GB GDDR6显存

显卡本体,一体压铸铝合金的上盖,以宇宙魔方为灵感,采用不规则的线条呈现,极具美感和科幻感,也真的是比较可爱的尺寸,尺寸上只有240*128*42mm(含挡板)、228*123*41mm(不含挡板),这个尺寸的显卡兼容性就非常好了

显卡的背板也依然是铝合金设计,尾部一段镂空散热,中间是一个金属大师的logo和GEFORCE RTX

显卡的顶部为封闭式设计,只露出了一个单8P显卡接口,顶部只有GEFORCE RTX和GALAX两个LOGO,采用CNC高光两边、金属拉丝、雾面等多种工艺打造

全新一代寒光星散热系统,依然保持了金属大师的硬朗风格,在这款4060金属大师上配备了2 个直径 92mm、厚度 20mm 的高规格风扇,每个风扇拥有11片静霜扇叶,可以实现更高风压更大风量并支持智能启停

显卡顶部的影驰品牌logo“GALAX”,以及8pin的显卡供电接口,TGP功耗只有115W(MAX130W)

散热器尾部的散热鳍片,这款寒光星散热系统采用2根6mm镀镍复合热管和大面积高效能均热板和鳍片、回流焊接工艺,以及金属大师传承的金属外壳

尾部的鳍片也有通风设计

标准的40系双槽挡板,内部的压铸件、背板采用联动设计,不仅增加显卡的防护能力,防止 PCB 变行,还可以辅助散热,加快热量传导,可以看到这款显卡没有采用顶部和底部通风设计,而是显卡挡板与显卡尾部的双向出风,后面的拆解中会看到这款显卡的鳍片是使用横向设计的用意

标准双槽的封闭设计
- 影驰(Galax) 名人堂HOF PRO 32GB(16G×2)套装 DDR5 7000 灯条内存

影驰名人堂的HOF PRO 内存,Adie颗粒的DDR5 7000 32G套装灯条,高阶灯条包装也非常大气

HOF PRO 内存本体,尺寸为133x48x8mm,这款DDR5 7000 具有32-42-42-112的时序,以及1.45V的电压设计,采用的海力士A-DIE颗粒

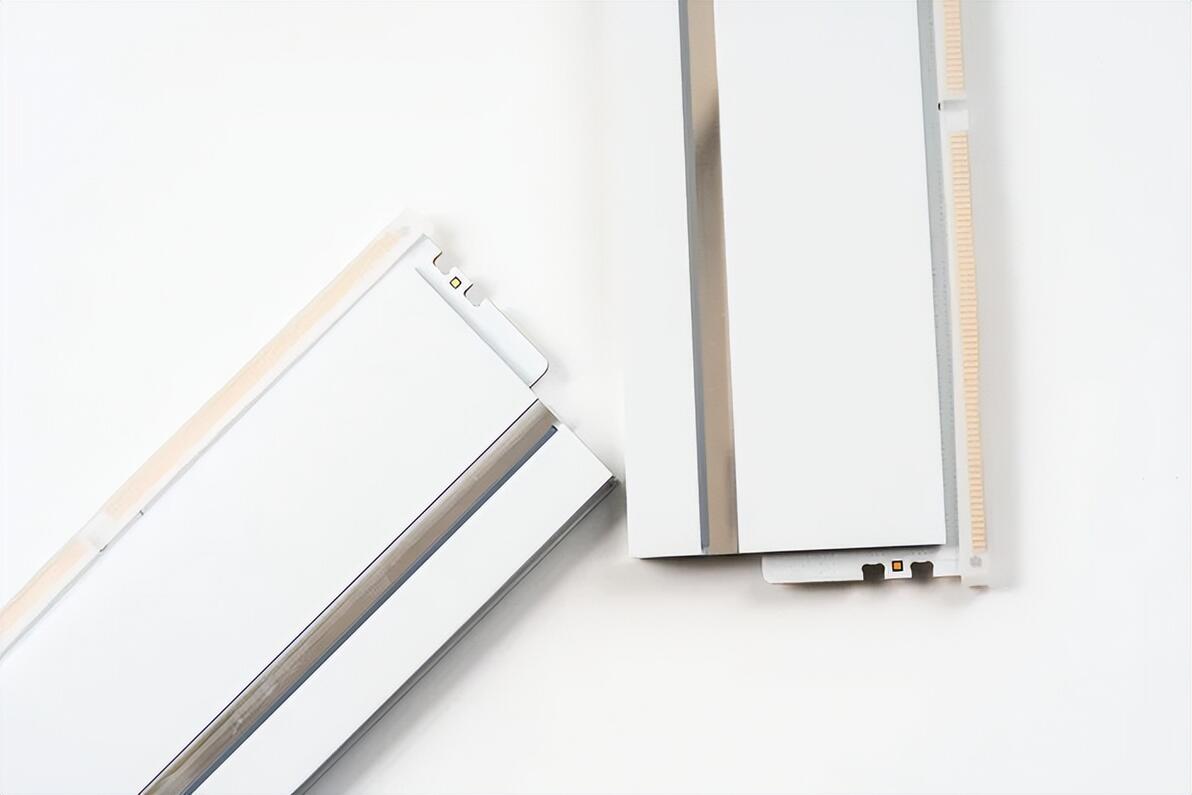

电泳工艺处理的纯白底色,配以高光处理的切面和HOF LOGO外形,透出银色金属质感和塑造反光效果

纯白散热片和纯白10层PCB,中间一条银色条纹装饰,并有银色HOF 名人堂LOGO进行装饰

中间是纯平的导光罩,并支持各主板厂商灯控软件的ARGB灯效
- 影驰 (GALAX) 星曜7000 Plus 1T SSD

固态硬盘是来自影驰的主流PCIe 4.0 SSD:星曜7000 Plus SSD。它的产品标称顺序读写速度就分别达到了7000MB/s、6000MB/s,就如同它的名字一样。其主控为群联PS5027-E27T,并且采用的TLC颗粒
PS5027-E27T是一款专门为游戏PC、以及像PS5这样的游戏主机打造的主控芯片,它由TSMC台积电12nm生产工艺制造,基于单处理器架构,内置32bit微控制器,支持NVMe 1.4协议,是一款无独立缓存型的四通道主控
群联PS5027-E27T主控最大的升级之处在于它还支持搭配Toggle 5.0或ONFi 5.0接口的3D TLC NAND、3D QLC NAND的闪存,其支持的闪存接口传输速率最高可达3600MT/s
影驰对星曜7000 Plus SSD提供三年质保,并支持个人送保
- 利民(Thermalright) PA120 MINI WHITE双塔散热器
135mm高度的散热器不多,而利民的SS135和PA120MINI可以说是利民的双剑客,这款第四代逆重力热管技术6热管 12公分双塔的PA120MINI相对于应付9900X都已经足够
PA120MINI散热器的本体顶部为两片铝合金顶盖,上有利民的logo“THERMALRIGHT”
顶部为两片铝合金顶盖,上有利民的logo“THERMALRIGHT”
散热器鳍片采用0.4mm全铝穿FIN工艺,双塔各42片,幻白化抗氧化涂层的对称设计,底部两边的鳍片都做了规避高马甲内存
双塔135mm高度设计,使用了穿FIN焊接铜底工艺
CNC精工微雕铜底,6个6mm的第四代AGHP逆重力热管,可以在任意位置安装而不影响散热能力
小双塔依然配备了12cm风扇,特殊设计的TL-D12W 性能风扇,八片减震硅胶脚垫和防误触扇叶设计
FDB轴承可在1500RPM下提供66.86CFM风量和1.53mmH2O风压,噪音只有25.6DB(A)
PA120 MINI WHITE的本体安装TL-D12W的合体效果
SS2双平台的全金属扣具可以支持intel 115x、1200、1700/1850、20XX和AMD的AM5/AM4
PA 120 MINI WHITE 散热器全家福
- 利民(Thermalright) TL-B14W +TL-B9W

三把纯白无光性能扇都来自利民,1把TL-B14W以及2把TL-B9W

都是纯白配色

TL-B14W为140mm性能级风压扇,9叶设计,采用S-FDB V2磁力流体动态轴承和PBT材质,以及点胶3轴向动平衡工艺

三角对称背框设计,在1500RPM下最大可达到82.5CFM的流量、2.35mm/H2O的风压、27.6dBA噪声值,12V/0.15A规格

TL-B9W为92mm性能级风压扇,7叶设计,采用S-FDB V2磁力流体动态轴承和PBT材质,点胶3轴向动平衡工艺

三角对称背框设计,在2500RPM下最大可达到54CFM的流量、2.24mm/H2O的风压、23dBA噪声值,12V/0.0.13A规格

硅胶脚垫,扇叶与扇框的间隙较小

风扇侧面可以看到加强筋设计,保持风扇运行稳定

纯白三风扇
- 利民(Thermalright)TGFX750-W ATX3.0金牌全模组SFX750W白色电源

利民的TG系列SFX金牌全模组小电源,支持全新的ATX3.0供电标准和原生PCIE5.0新一代显卡供电接口,并提供了五年质保,电源采用耐温105°全日系电解电容,提供OVP/UVP/OPP/SCP/OTP/OCP多重保护设计提高安全性

电源为标准SFX规格,100x125x64mm的尺寸,92mmFDB耐用均衡风扇支持智能启停

电源上面的铭牌,标识了其设计额定功率下提供62.5A的12V输出,3.3V和5V也都有20A共计100W输出

电源侧面为利民的logo、750W额定功率以及下面的型号标识

全模组的接口配置,其中1组12VHPWR接口和3组CPU/GPU8PIN接口,以及3组SATA/PATA接口

出风口一览,配置了电源开关和供电接口,整面出风设计

提供的全套纯白的全模组定制压纹线,材质柔软易走线

- 整机测试

CPUZ 测试ZEN5 R9 9900X 的单核875.9分,多核13309.1分

CineBench 2024 测试成绩GPU成绩10454、 多核1837、 单核134

CineBench R23 测试成绩单核2176、 多核34345

以上就是此次装机的全部内容了,文中表述仅代表个人观点,如有问题可相互交流,感谢您的阅览
全文完
